Разработка проектной документации по заказу «СИ ЭС ЭЛ Беринг Биотерапис ГМБХ»

Перед специалистами компании Легион стояла задача по разработке в сжатые сроки проектной документации по оснащению мультимедийным оборудованием и оборудованием для видеоконференцсвязи помещений офиса.

Заказчик: «СИ ЭС ЭЛ Беринг Биотерапис ГМБХ»

CSL Behring – один из мировых лидеров в сфере биотерапии, осуществляющий свою деятельность более чем в 30 странах мира. Компания специализируется на разработке и выпуске принципиально новых белковых препаратов для лечения заболеваний крови. С момента основания в 1916 году основным стимулом для компании служило стремление спасать человеческие жизни при помощи новейших технологий.

Адрес объекта: г. Москва, Ленинградский проспект, д.39, стр.80, этаж 20, БЦ «Sky light», офис «СИ ЭС ЭЛ Беринг Биотерапис ГМБХ»


Задачи проекта

В связи с переездом московского офиса «СИ ЭС ЭЛ Беринг Биотерапис ГМБХ» в новый офис возникла необходимость оснащения помещений последнего современным мультимедийным оборудованием, включая оборудование для видеоконференцсвязи.

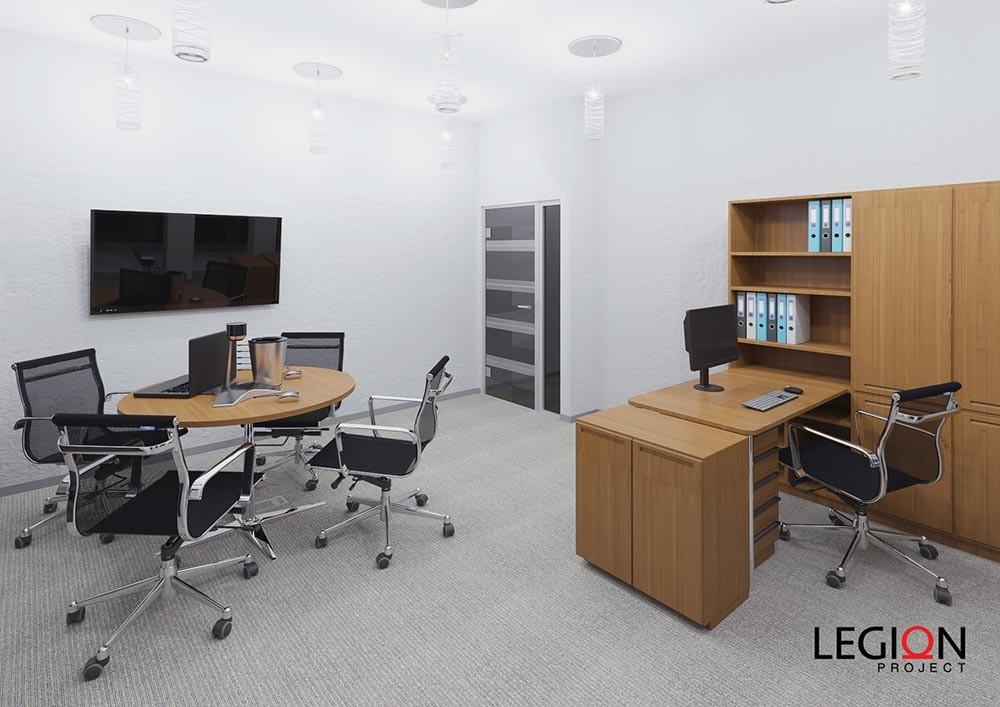

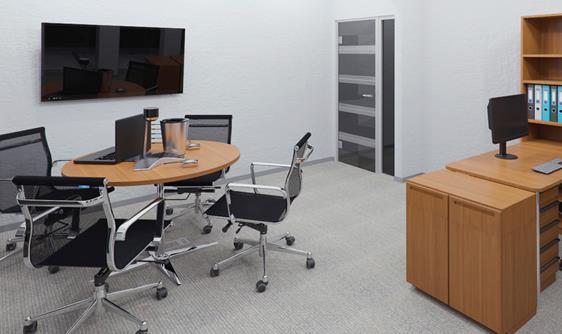

Задачей проекта была разработка проектной документации по оснащению мультимедийным оборудованием и оборудованием для видеоконференцсвязи помещений офиса: конференц-зала, VIP переговорной комнаты и кабинета руководителя.

Особенности проекта

В связи с переездом заказчика было необходимо выполнить работы по разработке проектной документации в сжатые сроки. В соответствии с пожеланиями Заказчика при проектировании необходимо руководствоваться задачами достижения максимальной функциональности и качества технических решений, а также эргономическими требованиями.

Особенности решения

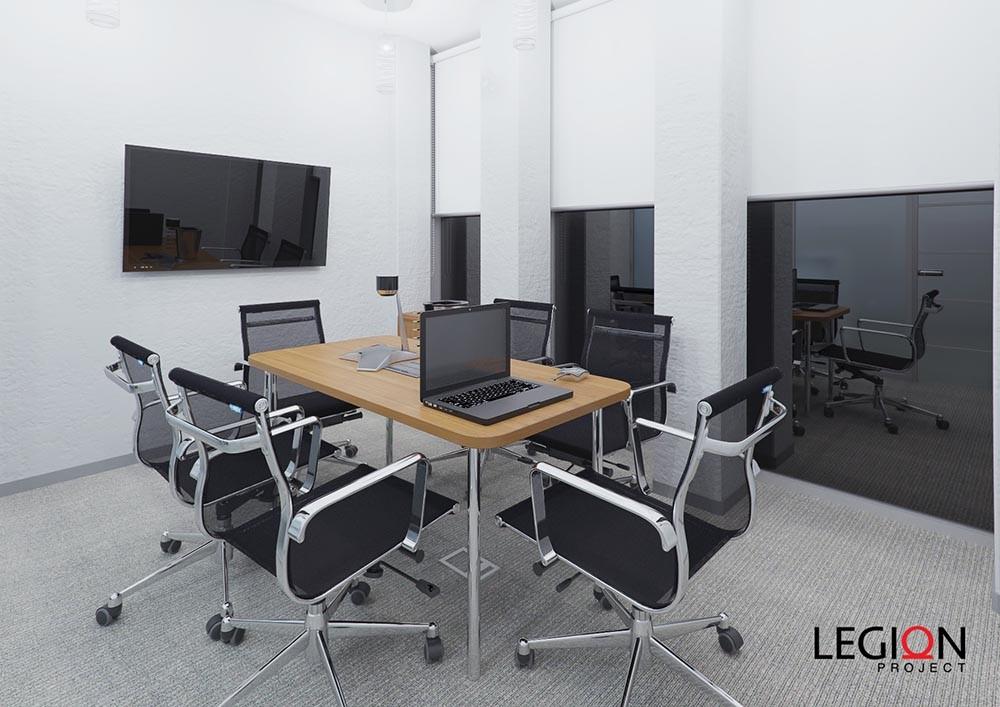

В результате проектирования было принято решение о выводе графической̆ информации на систему прямой̆ проекции, состоящей из проектора и проекционного экрана, и ЖК-дисплеи, установленные на стенах помещений. В качестве устройств отображения видеоинформации были выбраны ЖК-дисплеи Eyevis EYE-LCD-5500-LE-700, являющиеся профессиональными устройствами промышленного исполнения, обеспечивающими высокий уровень яркости, высокое разрешение, отличное качество изображения, в сочетании с компактным корпусом и низким энергопотреблением.

При разработке проекта подсистема коммутации была спроектирована на базе беспроводной̆ презентационной̆ системы, предназначенной̆ для организации коллективной̆ работы. В оснащаемых помещениях была заложена поддержка возможностиь подключения от 6-ти до 8-ми устройств, подключенных одновременно к беспроводной̆ системе презентаций. При этом участники могут выбирать один из источников для отображения и переключаться между ними в ходе дискуссии. Также была предусмотрена возможность подключения к беспроводной̆ системе презентаций, мобильных устройств на базе ОС Android и IOS.

Для проведения сеансов видеоконференцсвязи с удаленными абонентами была выбрана среда MS Lync, являющаяся кросс-платформенной, а в данных помещениях предусмотрена унифицированная станция унифицированной конференцсвязи.

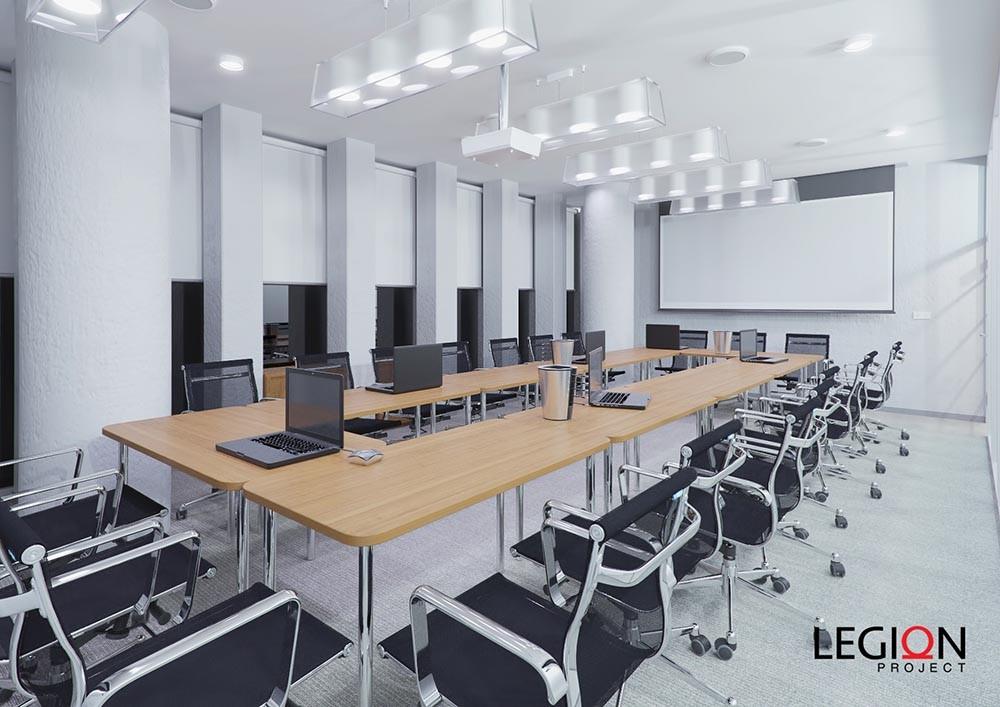

При проектировании помещения с проекционной системой, в качестве средства демонстрации изображения были выбраны проектор Panasonic PT-EZ770Z и потолочный экран с системой постоянного натяжения.

Подсистема управления аудиовизуальным комплексом, предназначенная для дистанционного управления аудиовизуальным комплексомоборудованием, была спроектирована на оборудовании основе марки решений от Extron. В основе лежит контроллер MLC Plus 84 EU, позволяющий выполнять основные операции необходимые для работоспособности комплекса.

Оборудование, входящее в состав подсистем, было спланировано к размещению в помещениях в мебели, в фальшполе, на столах, в потолке и запотолочном пространстве.

Подготовленная проектная документация также включает в себя расчет углов обзора для каждого из источников, акустические расчеты, а также перечень работ, выполняемых заказчиком для обеспечения инсталляции предлагаемых систем. Исходя из необходимости завершить работы в сжатые сроки, ООО «Легион Проект» изыскало необходимые ресурсы для выполнения работ на полтора месяца раньше намеченных договором сроков.

Результат

В результате проектирования была полностью подготовлена техническая документация, учитывающая все пожелания Заказчика. Подготовленные план-схемы, расчетные данные и сопроводительная документация позволяют преступить непосредственно к реализации проекта, после выполнения строительных работ с учетом требований к подготовке помещений для инсталляции. Все требования Заказчика к максимальной функциональности, качеству технических решений, и эргономике были удовлетворены.
