Центральный диспетчерский пункт Белорусской АЭС

Заказчик:

Белорусская АЭС

Задачи проекта:

ЦПУ Белорусской АЭС осуществляет следующие функции: контроль и управление главной схемой электрических соединений АЭС, контроль технологических процессов энергоблоков и безопасности АЭС, контроль и управление техническими средствами систем снабжения АЭС.

Перед специалистами компании Легион стояла задача вписать объемное проектное решение по отображению информации в небольшое помещение при ограниченном бюджете в жестком соответствии с ГОСТ, нормами охраны труда и стандартами эргономики.

Особенности проекта:

Специалистами компании Легион было предложено решение спроектировать бесшовную проекционную видеостену. Данный проект стал одним из первых реализованных решений, когда в центре управления для отображения информации использовались инсталляционные проекторы в режиме сшивки.

Особенности решения:

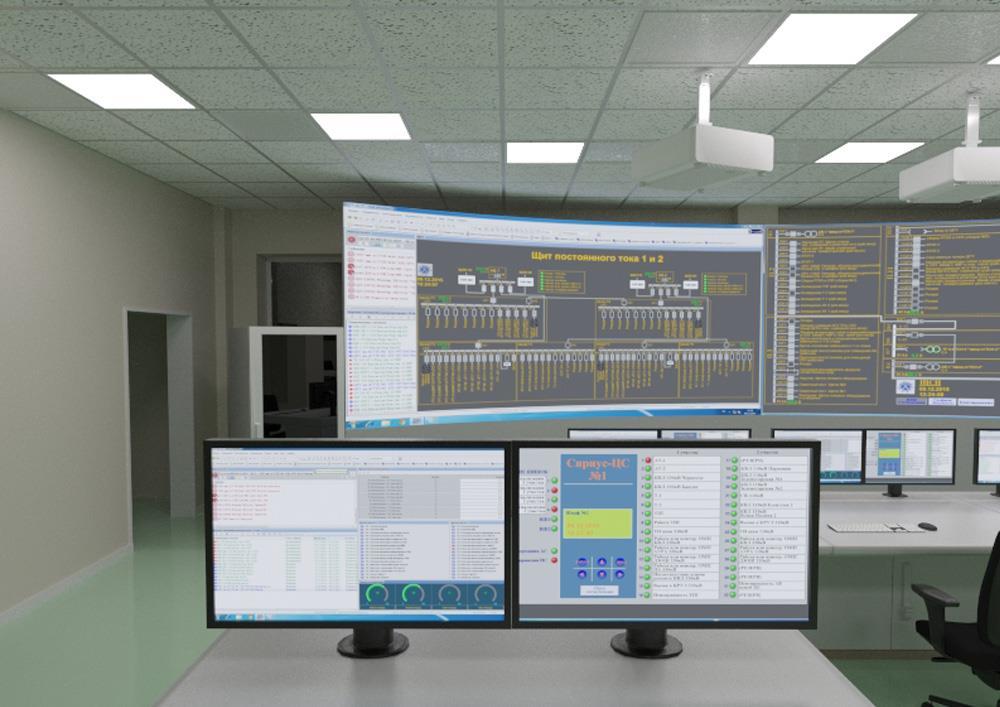

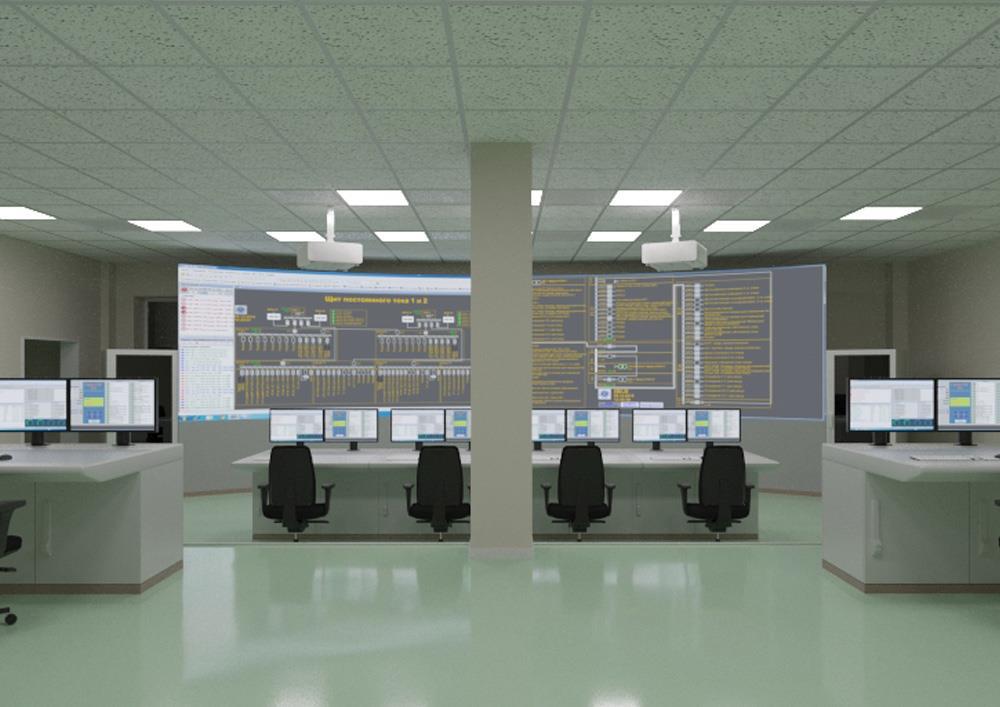

Компоновка помещения ЦПУ является симметричной относительно центральной оси. Центральным элементом композиции ЦПУ является натяжной проекционный экран с размером видимой области 8500х2000мм расположенный по дуге.

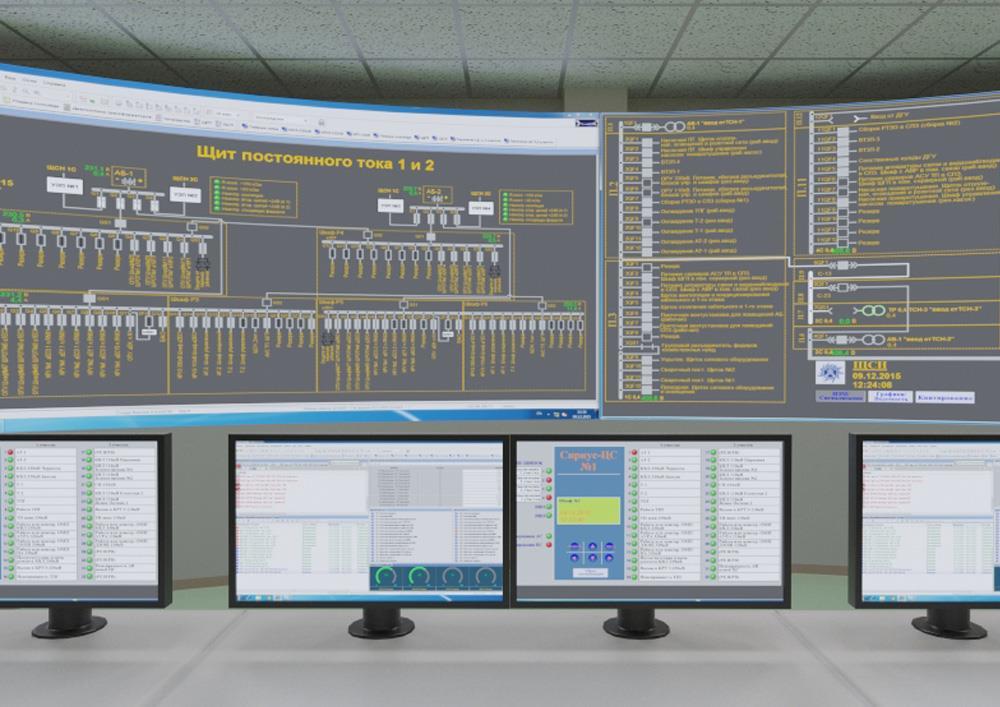

Изображение на видеостену проецируется с помощью трех лазерно-фосфорных инсталляционных проекторов в режиме сшивки, размещенных на потолочных креплениях таким образом, чтобы иметь возможность сформировать единое изображение на видеостене. В таком режиме проекторы формируют единое изображение высокого разрешения (в данном проекте размеры по горизонтали и вертикали: 5400 х 1200 пикселей).

Проекционная видеостена обладает небольшой глубиной - 75 мм и не требует доступа с тыльной стороны, что позволило разместить экран максимально близко к стене - на расстоянии 100 мм.  Таким образом стало возможным освободить дополнительное пространство и эффективно организовать рабочие места операторов, достичь оптимальных условий для мониторинга видео информации в режиме реального времени за счет увеличения угла обзора, что в конечном итоге позитивно сказалось на эффективности работы операторов и снизило риск человеческой ошибки.

Источником сигнала служат два графических контроллера (основной и резервный).

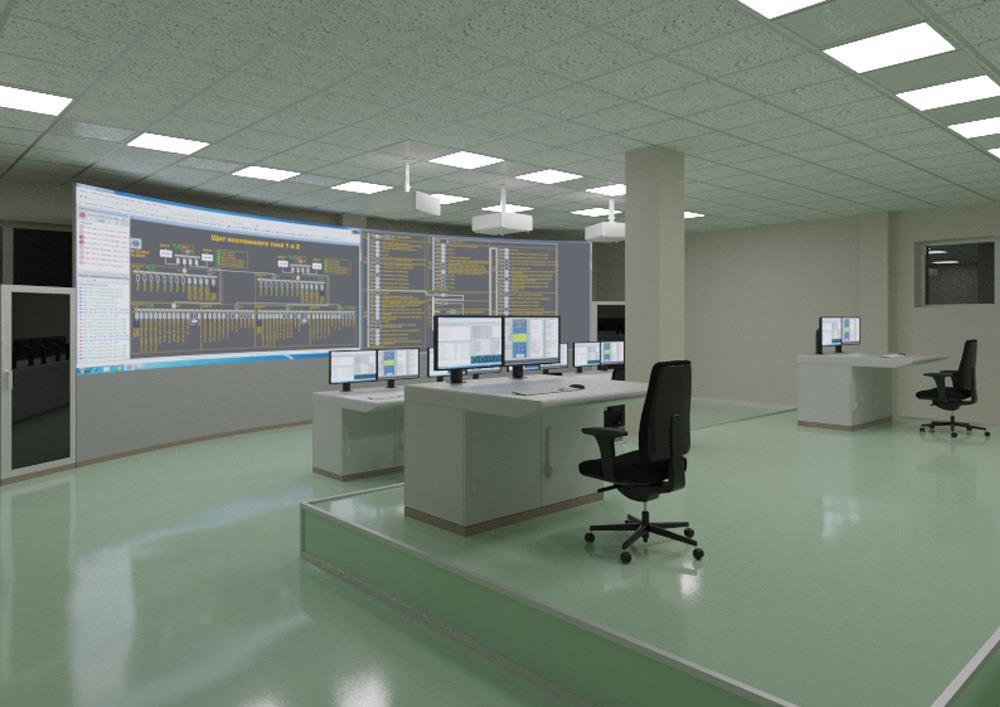

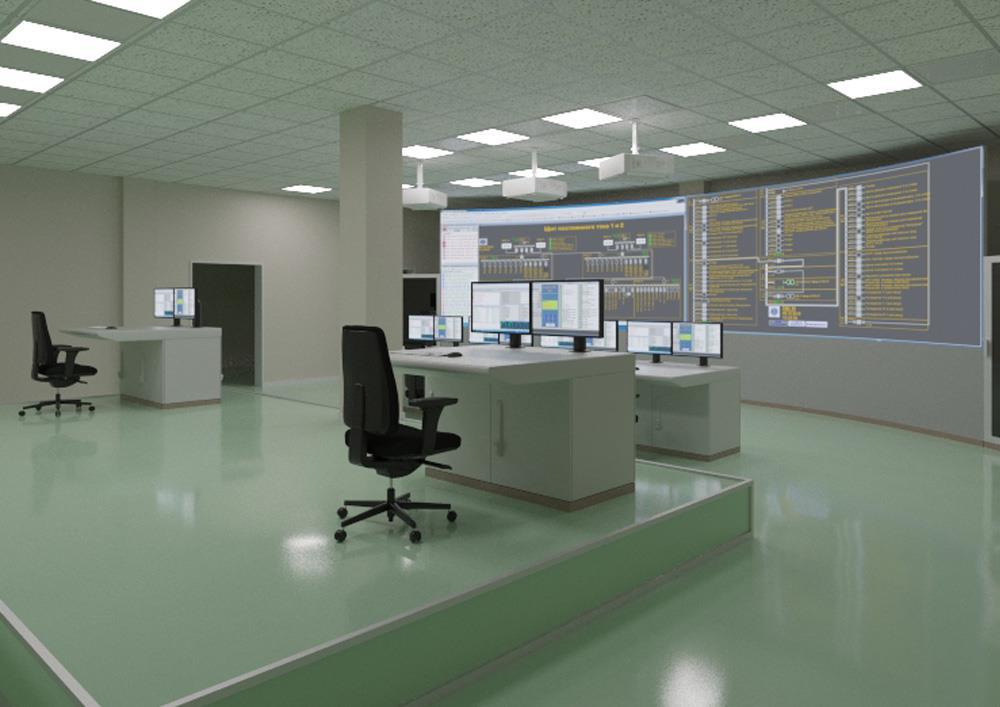

Для обеспечения хорошего обзора видеостены оперативный персонал в ЦПУ размещен в две линии, вторая из которых размещена на подиуме.

Помимо технических средств управления и контроля за технологическими процессами рабочие места операторов оснащены пультами диспетчерской связи, пультами административной связи, пультами управления с функциями оповещения и поиска персонала системы, а также настольными телефонными аппаратами.

Результат:

В результате проектирования на Белорусской АЭС была установлена бесшовная видеостена в ЦПУ, строго в соответствии со всеми ГОСТ и регламентами эргономики помещения, а также нормами охраны человеческого труда. Все требования Заказчика к максимальной функциональности, качеству технических решений и эргономике были удовлетворены.
