Ситуационный центр для РЖД

Перед инженерами компании Легион была поставлена задача в обеспечении выведения изображения от различных источников оперативной информации на единый экран большого размера, а также обеспечения независимой от видео потока подачи аудио контента от различных источников оперативной информации на динамики помещения и построение единой интуитивно понятной системы управления оборудованием ситуационного центра.

Заказчик: РЖД

Железнодорожный комплекс имеет особое стратегическое значение для России. Он является связующим звеном единой экономической системы, обеспечивает стабильную деятельность промышленных предприятий, своевременный подвоз жизненно важных грузов в самые отдаленные уголки страны, а также является самым доступным транспортом для миллионов граждан.
Открытое акционерное общество «Российские железные дороги» входит в мировую тройку лидеров железнодорожных компаний.

Задачи проекта

Перед инженерами компании Legion была поставлена задача в обеспечении выведения изображения от различных источников оперативной информации на единый экран большого размера, а также обеспечения независимой от видео потока подачи аудио контента от различных источников оперативной информации на динамики помещения и построение единой интуитивно понятной системы управления оборудованием ситуационного центра.

Особенности решения

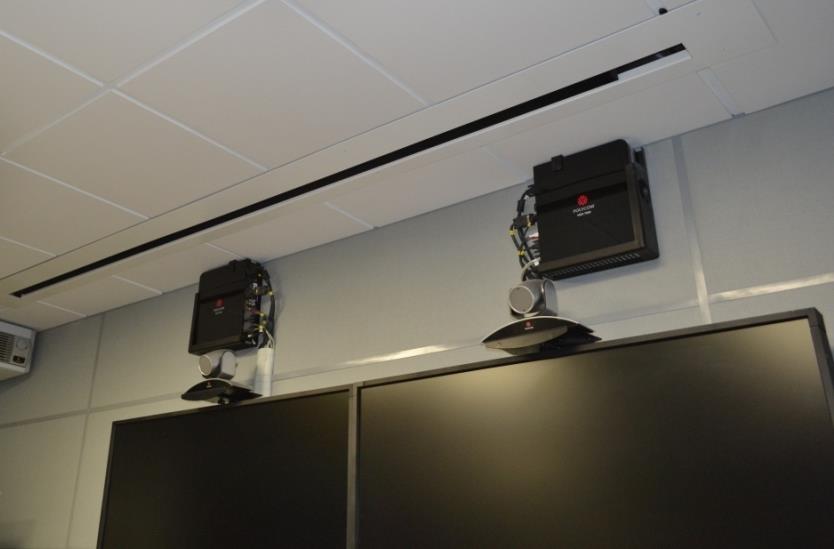

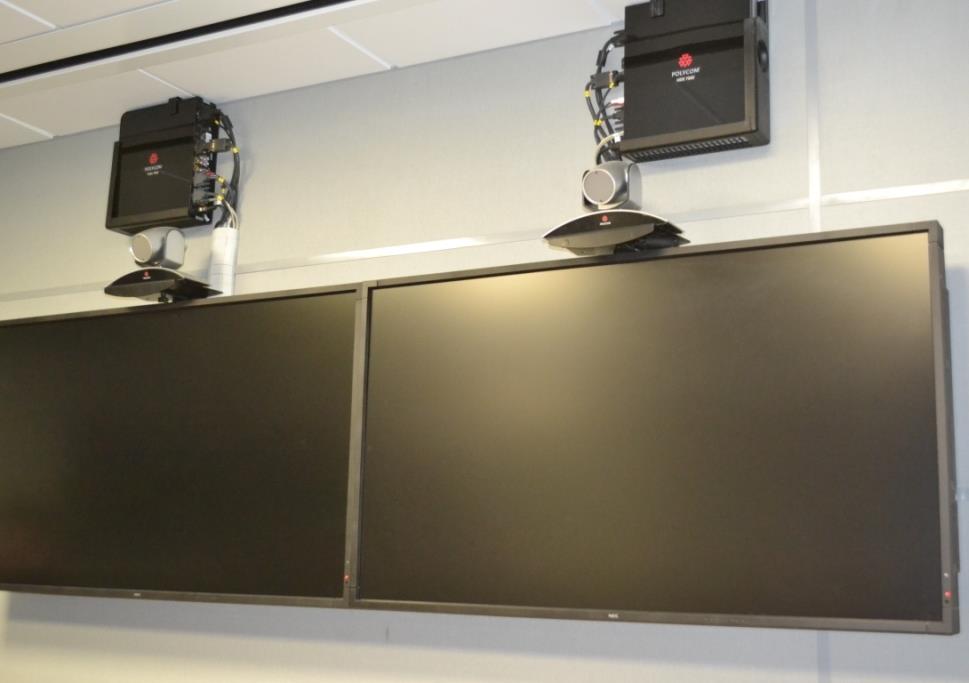

При решении данной задачи для вывода предварительной информации использовали панели NEC V462. В качестве главного экрана установили высококонтрастный DNP-проекционный экран Supernova Flex с диагональю 120” дюймов, в паре с профессиональным проектором Mitsubishi WD8200U.

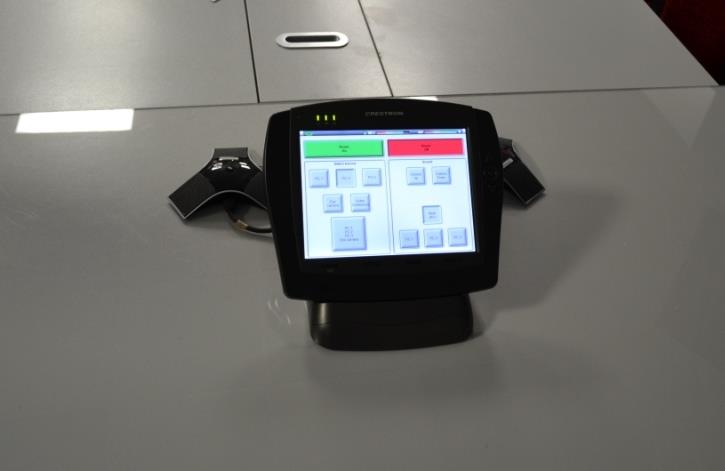

Для обработки и форматирования видеосигнала использовали многофункциональный мультиэкранный видеопроцессор TV One C2-6104. Для передачи видеосигнала DVI от рабочих станций использовалось коммуникационное оборудование Kramer. Для работы с аудио сигналом используется микшер-усилитель APART Concept 1. Для управления всей системой выбран интеграционный комплект системы управления Crestron MC2E-TPMC-PAK.

Все оборудование установлено в серверный шкаф со звукоизоляцией Acousti Ucoustic 9210 24U Active Cabinet. Также, в индивидуальном порядке по собственным чертежам был разработан, изготовлен и установлен эргономичный воздухоотвод для серверного шкафа.

Были оборудованы 3 рабочих места операторов, имеющих возможность оперативно выводить изображение на информационные панели, либо на проекционный экран. Предусмотрена возможность оперативного переконфигурирования системы в случае отказа любого из блоков или модулей.

Результат

В результате создана система отображения оперативной видео и аудио информации для принятия решений в случае возникновения чрезвычайных ситуаций на РЖД. В соответствии с назначением, система отличается надежностью, гибкостью и отказоустойчивостью, а также обладает интуитивно понятным интерфейсом управления.
