Проектирование и оснащение ситуационного центра по заказу «ST INTEGRATOR COMPANY»

Перед специалистами компании Легион стояла задача по проектированию и последующему оснащению зала для осуществления мониторинга в круглосуточном режиме, оснащение диспетчерского зала средствами аудиовизуального оборудования для оптимизации процесса принятия оперативных решений при возникновении нештатных ситуаций.

Заказчик: «ST INTEGRATOR COMPANY»

«ST INTEGRATOR COMPANY» осуществляет свою деятельность с 2002 года и является одним из лидеров рынка системной интеграции на территории Республики Казахстан. Компания специализируется на системной интеграции телекоммуникационной инфраструктуры предприятий бизнеса и государственного управления.

Задачи проекта

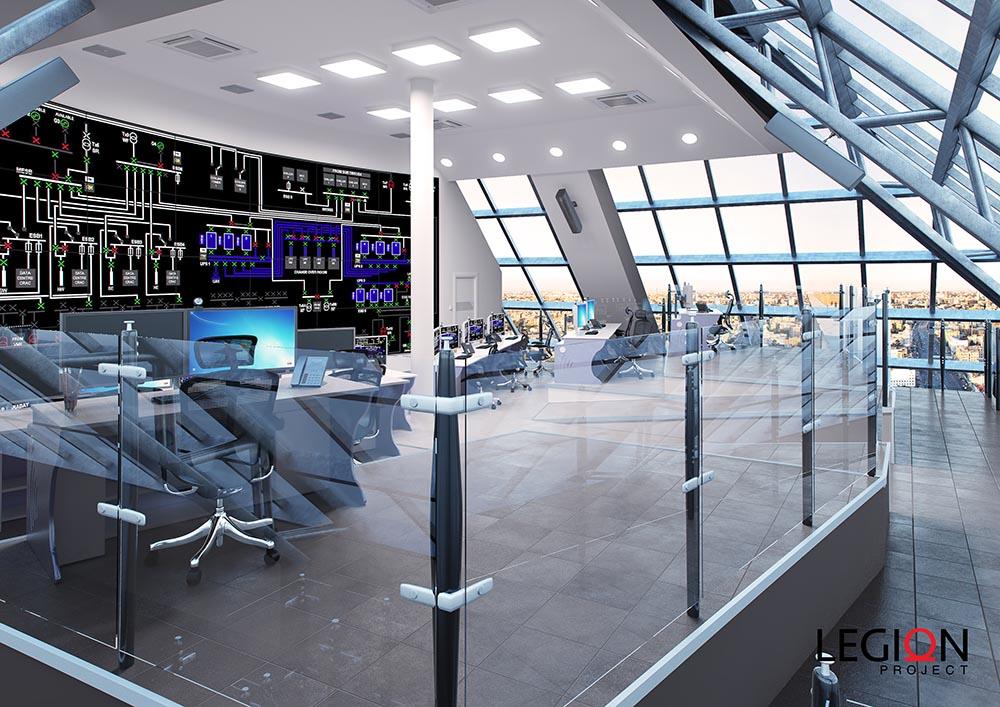

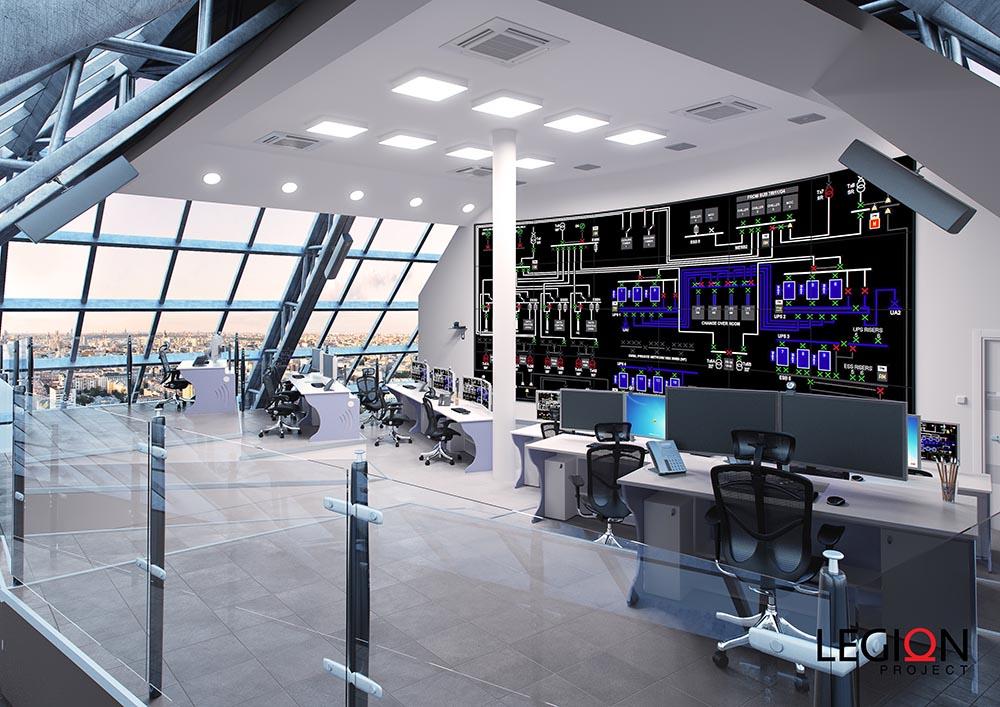

Перед специалистами «LEGION PROJECT» стояла нестандартная задача по проектированию и последующему оснащению помещения, находящегося на вершине небоскреба. Под куполом стеклянной пирамиды должен был располагаться зал для для осуществления мониторинга в круглосуточном режиме. Учитывая нестандартную геометрию помещения, высотность, а также архитектурные особенности (обилие стеклянных поверхностей стен, а также несущие колонны по центру помещения), специалистами «LEGION PROJECT» были предложены эффективные решения по оснащению диспетчерского зала средствами аудиовизуального оборудования, позволяющего оптимизировать процесс принятия оперативных решений при возникновении нештатных ситуаций.

Проект был реализован в рамках оснащения компанией «ST INTEGRATOR COMPANY» ситуационного центра одного из ведущих предприятий газоэнергетической отрасли Республики Казахстан. Стоит отметить, что ситуационный центр располагается на 2-х уровнях 20-ого этажа, в административном здании в центре г.Астана, Республика Казахстан.

Особенности решения

Учитывая архитектурные особенности объекта, первостепенной задачей, стоявшей перед специалистами «LEGION PROJECT», стало создание системы управления затемнением. Большая стеклянная пирамида обеспечивала прекрасный панорамный вид на г.Астана, однако являлась мощным источником засветки для систем отображения информации. В этой связи, объект был оборудован управляемыми системами затемнения помещения, позволяющими снизить яркость внешнего света и создать комфортные условия для работы специалистов объекта. Одной из особенностей помещения стало наличие в центральной части зала несущей колонны, исключающей возможность классической рассадки сотрудников ситуационного центра. В результате проектирования, специалистами «LEGION PROJECT» были определены оптимальные параметры расположения рабочих мест сотрудников. В процессе проектирования учитывались несколько параметров: удобство взаимодействия между сотрудниками, возможность комфортного просмотра контента на видеостене с любого рабочего места, эргономика рабочих мест. Таким образом, расчет производился для каждого из рабочих мест, выводя суммарные требования к углу кривизны видеостены и необходимому дополнительному оснащению объекта.

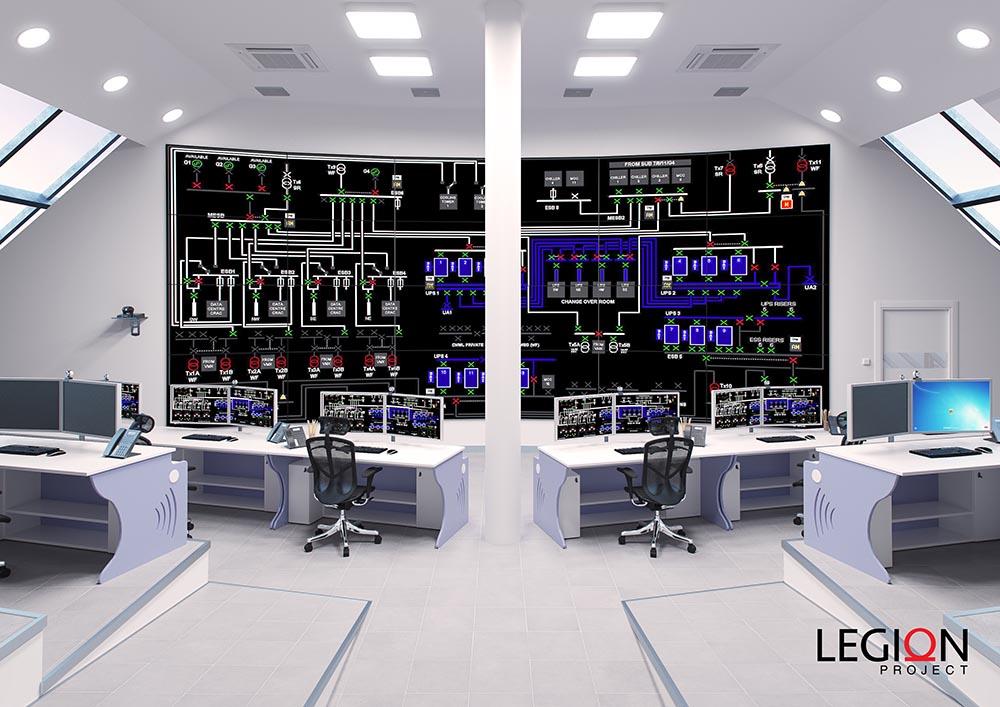

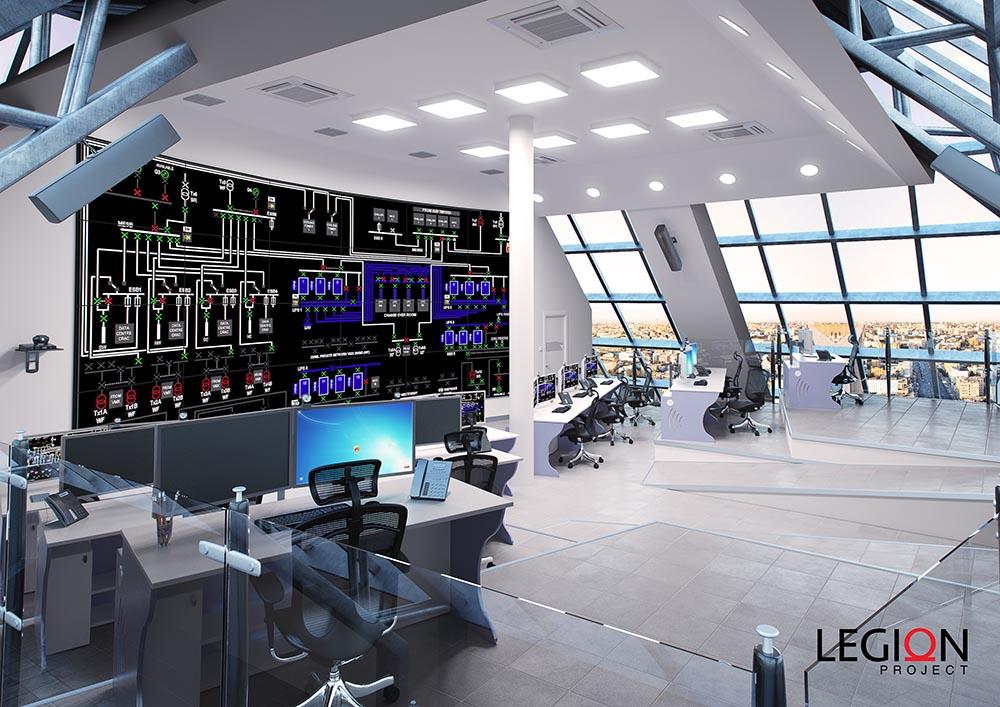

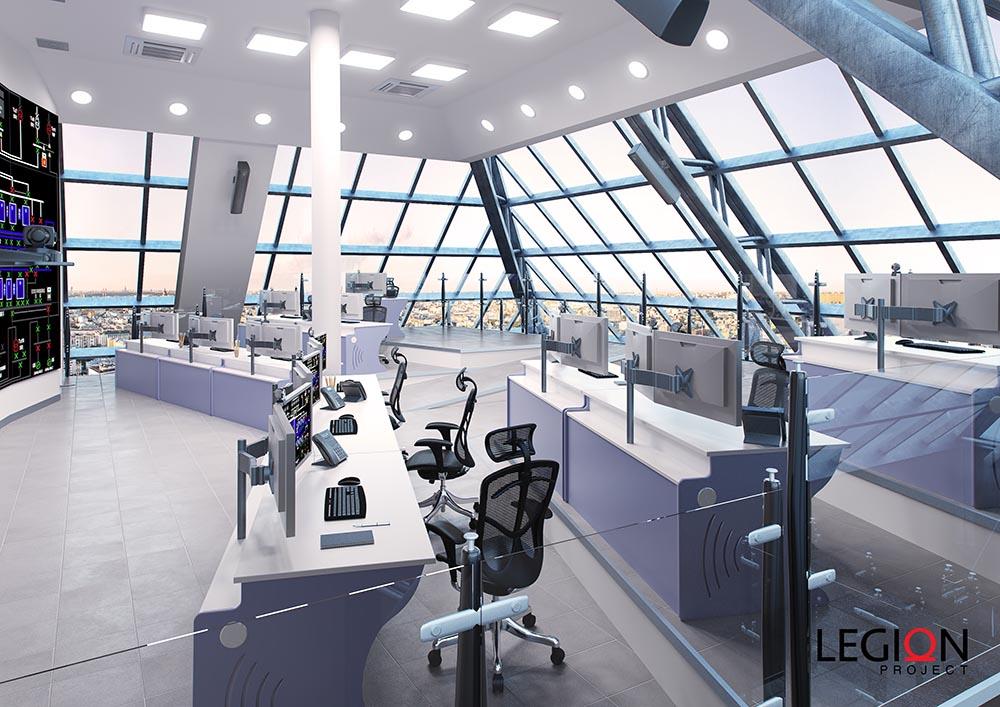

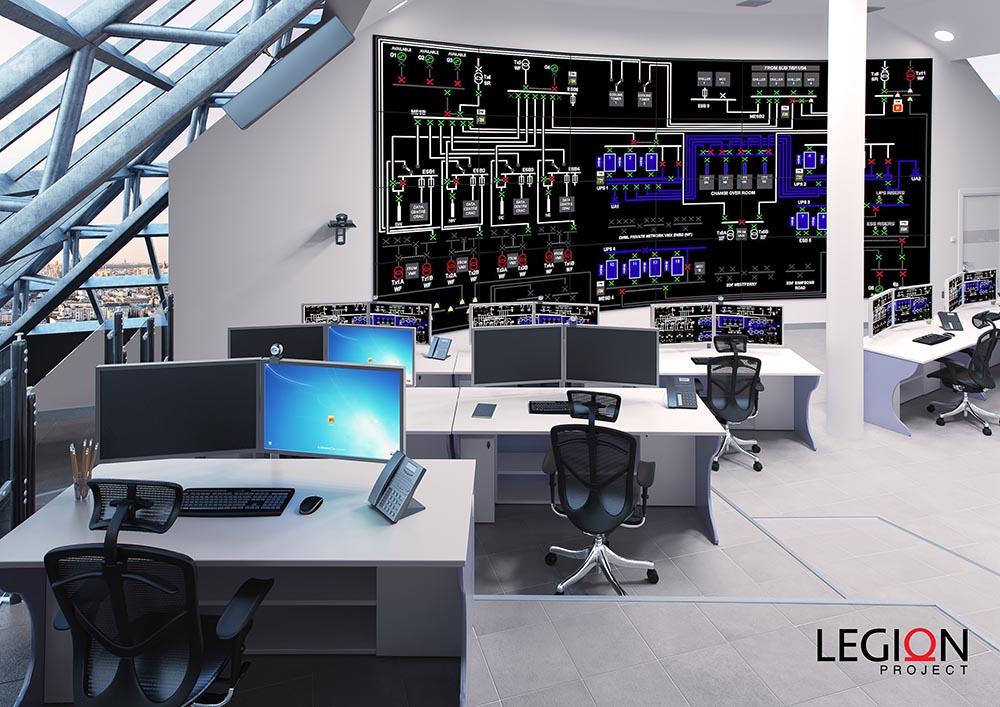

По результатам расчетов было принято решение о создании дополнительного напольного подиума, разделяющего помещение на 3 «уровня» — по количеству ярусов подиума. Кроме того, специалисты ситуационного центра были распределены по 2 рабочим секторам, совместно образующим неполный полукруг. Видеостена также была выстроена с небольшим углом кривизны, по дуге, для оптимального просмотра с любого рабочего места объекта. В результате, специалистам «LEGION PROJECT» удалось лаконично вписать необходимые рабочие место в пространство нестандартного помещения, обеспечив максимальное удобство для сотрудников ситуационного центра.

Рассматривая нестандартную пирамидальную геометрию помещения, в процессе проектирования было принято решение о построении видеостены с тыловым доступом для обслуживания видеокубов. Это позволило не только сократить расходную часть проекта, но и создать техническое пространство для удобного обслуживания видеокубов и хранения запасных частей, а также дополнительного оборудования. В соответствии с техническим заданием было выбрано решение, которое предусматривает построение видеостены из 24 видеокубов Eyevis с диагональю 60”, в конфигурации (ВхШ) 4х6 и общим разрешением 11520 х 4320 пикселей. Высокое качество отображения графических объектов и текстовых символов достижимо только при высоком физическом разрешении изображения на полиэкране видеостены. Выбранная модель видеокуба при разрешении FullHD (1920х1080) обеспечивает возможность отображения графических объектов и текстовых символов с высокой детализацией, что значительно повышает читаемость и удобство восприятия отображаемой информации.

Формирование полиэкранного изображения высокого разрешения осуществляют два графических контроллера Eyevis, работающих в режиме основной/резервный. Графические контроллеры способны обеспечивать демонстрацию графических изображений, статических и динамических параметров режимов работы объектов, а также вывод изображений с различных источников: c АРМ операторов-диспетчеров, с системы видеонаблюдения единого центра обработки данных Заказчика и ВКС на полиэкран видеостены.

Ряд источников (цифровые DVI/HDMI видеосигналы от ПК операторов-диспетчеров, сервера СВН и прочих источников) подключаются к графическим контроллерам через матричный переключатель Extron. Наличие резервного контроллера видеостены позволяет, в случае выхода из строя основного контроллера, при помощи системы управления, произвести переключение между контроллерами, тем самым обеспечивая бесперебойное отображение информации на полиэкране видеостены.

Все компоненты системы коллективного отображения предусматривают возможность работы в режиме 24/7, часть оборудования имеет возможность замены блоков питания, вентиляторов в «горячем» режиме. Все это повышает отказоустойчивость системы коллективного отображения ситуационного центра и обеспечивает надежное функционирование в непрерывном круглосуточном режиме. Важной составной частью системы коллективного отображения является подсистема управления видеостеной и мониторинга. Данная подсистема позволяет автоматизировать процесс управления компонентами системы коллективного отображения и состоит из панели управления – планшетного ПК iPad Air, обеспечивающей необходимый интуитивно-понятный графический интерфейс, контроллера управления Creston, обеспечивающего анализ входящей информации и выдачу команд и сообщений, а также датчиков температуры и влажности Crestron, устанавливаемых в диспетчерском зале и в комнате обслуживания экранов. Панель управления соединяется с контроллером управления Crestron по сети Wi-Fi через беспроводную точку доступа и имеет настольную док-станцию для подзарядки. Также на каждом ПК операторов-диспетчеров эмулируется копия панели управления, таким образом любой из операторов-диспетчеров имеет возможность работы с подсистемой управления и мониторинга.

Передача цифровых видеосигналов DVI/HDMI в системе коллективного отображения между удаленными устройствами осуществляется с помощью блоков приемо-передачи по оптоволоконным кабелям, что обеспечивает передачу цифровых несжатых видеосигналов высокого разрешения «пиксель в пиксель» без потери качества на большие расстояния и исключает появление каких-либо помех и наводок.

Результат

В настоящий момент проект полностью реализован и введен в эксплуатацию. Объект передан в эксплуатацию системным интегратором «ST INTEGRATOR COMPANY», полностью соответствует всей необходимой нормативно-технической документации и успешно функционирует.
